Guias lineales UtiliTrak®



Información general

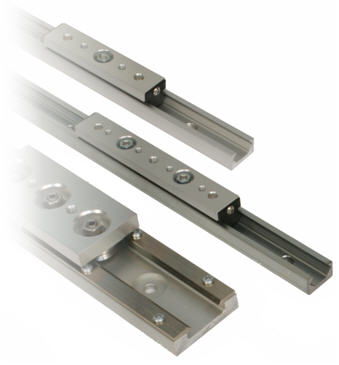

Con un perfil compacto y angosto, la guía lineal UtiliTrak proporciona una solución adecuada para diversos entornos en los que se requiere un movimiento suave y de alta velocidad.

Es la opción ideal para aplicar dos sistemas en paralelo, donde una guía de deslizamiento utilice ruedas de guía DualVee, y la otra utilice rodillos convexos MadeWell®. Es difícil lograr un paralelismo preciso, por lo cual es habitual que las superficies de montaje no queden exactamente paralelas. El diseño de UtiliTrak compensa los errores de montaje, y no se necesita un paralelismo absoluto para lograr un funcionamiento exacto. El carro de ruedas de guiado DualVee y el canal en V cumplen la función de movimiento, mientras que los rodillos convexos MadeWell y el lado del canal abierto permiten que haya una desalineación paralela.

Las conexiones en puente simplifican aún más el montaje, y completan el sistema al unir las dos guías de deslizamiento y proporcionar una superficie de montaje estable.








Serie SW

  • Excelente capacidad de carga, altas velocidades.

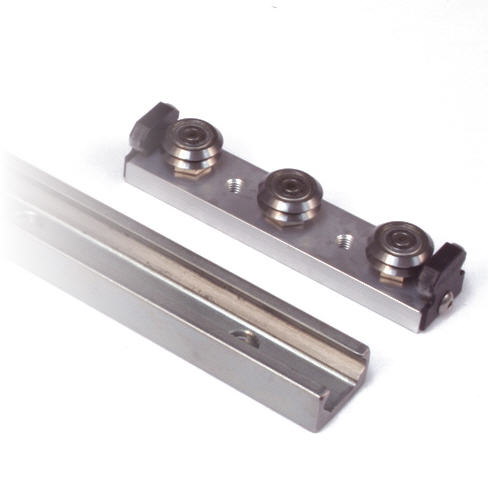

  • Ruedas de acero DualVee y rodillos convexos MadeWell.
  • Canal rectificado de una sola pieza de acero al carbono para rodamientos.
  • Superficie de rodadura de rugosidad reducida, hasta 0,8 micrómetros Ra.
  • Carga hasta 14.040 N.
  • Velocidades de hasta 5,5 m/s.
  • Aceleración de hasta 5 g.
  • Carros con 3, 4 ó 5 ruedas disponibles.
  • Tamaños 1, 2 y 3.

 Serie PW

  • Bajo peso, bajo costo, resistente a la corrosión, bajo nivel de ruido.
  • Ruedas integrales DualVee de acero inoxidable sobremoldeadas con polímero y rodillos convexos MadeWell.
  • Canal de aleación de aluminio 6063-T6.
  • Casquillos con sello rascador (tipo wiper) incorporados en ambos extremos del carro para eliminar la suciedad de la guía.
  • Carga hasta 311 N.
  • Velocidades de hasta 1,5 m/s.
  • Aceleración de hasta 3 g.
  • Carros con 3 ruedas.
  • Tamaños 0, 1 y 2.

 Serie CR

  • Buena capacidad de carga, resistente a la corrosión.
  • Ruedas DualVee originales de acero inoxidable.
  • Guía DualVee de acero inoxidable 420 tratado térmicamente, montada sobre una base de aluminio extrudido.
  • Carga hasta 5739 N.
  • Velocidades de hasta 5,5 m/s.
  • Aceleración de hasta 5 g.
  • Carros con 3 ruedas.
  • Tamaños 1, 2 y 3.

Carros

Las dos ruedas de guiado externas son concéntricas, mientras que las ruedas centrales son excéntricas. La instalación se realiza en la fábrica, pero se puede regular fácilmente haciendo girar las ruedas de guiado centrales, montadas excéntricamente. Esto permite modificar características de rodadura tales como la resistencia al avance, la fuerza de arranque y la fricción de rodadura.

Cada carro incluye un lubricador estándar, que distribuye una ligera capa de aceite a lo largo del canal durante el funcionamiento normal. La lubricación del canal aumenta las capacidades de carga y de velocidad.

Conexiones en puente

Hay disponibles dos tipos de conexiones en puente. La versión de acero se ofrece en diversos anchos y permite adaptar los orificios de montaje según las especificaciones del cliente. La versión de aluminio cuenta con perfiles extrudidos MCS con ranuras en T que facilitan el montaje.
