Actuadores lineales LoPro®

Información general

LoPro es un sistema de movimiento lineal accionado que se basa en la probada tecnología de ruedas de guiado DualVee para ofrecer un movimiento suave y silencioso en longitudes largas. Entre las opciones de actuadores, se incluyen el accionamiento por correa de la serie AT, por cadena de rodillos ANSI, por tornillo de avance y por tornillo de bolas. LoPro también está disponible en una versión no accionada. LoPro ofrece una solución modular fuerte, de baja fricción, bajo perfil y con una buena relación costo-eficacia, que está diseñada para soportar una amplia variedad de entornos operativos. En los sistemas completos, que pueden entregarse montados o sin montar, se incluye la opción de placas para ruedas básicas o con sello rascador (tipo wiper). Los perfiles de soporte están disponibles en aluminio o en acero para satisfacer los requisitos de cada aplicación y facilitar la instalación.

Para componer sistemas tipo pórtico LoPro completos, también se ofrece una amplia variedad de soportes para sistemas tipo pórtico.

¡NUEVO! Nueva línea completa de soportes para motor adaptables a motores o cajas de cambio de velocidades de cualquier fabricante.

Capacidades de carga con accionamiento por correa, por cadena, por tornillo de avance o por tornillo de bolas
Basadas en una vida útil de 100 km



 Capacidades de carga del carro

Tamaño del sistema

Capacidad de carga axial

Capacidad de carga radial

N

lb

N

lb

1

988

222

2391

538

2S/2L

2450

551

5194

1168

3

6668

1499

11.564

2600

4

15.684

3526

19.012

4274

Actuadores accionados por correa

  • Ideales para longitudes largas y velocidades altas.
  • Correas de poliuretano reforzado estilo AT.
  • Precisión lineal de 0,008 in/ft (0,2 mm/300 mm).
  • Repetible dentro de 0,004 in (0,1 mm).
  • Versión estándar o resistente a la corrosión.
  • Placa para ruedas básica o con sello rascador (tipo wiper); también están disponibles opciones con placas para ruedas múltiples.
  • Perfil de acero o de aluminio, o sin montar.
  • Opciones de accionamiento Pequeño (Small, S) y Grande (Large, L) disponibles en el tamaño 2.

 Actuadores accionados por cadena

  • Ideales para elevación vertical, accionamiento de cargas grandes en longitudes largas y entornos muy contaminados.
  • Cadena de rodillos estilo ANSI.
  • Precisión de 0,015 in/ft (0,4 mm/300 mm).
  • Repetible dentro de 0,008 in (0,2 mm).
  • Versión estándar o resistente a la corrosión.
  • Placa para ruedas básica o con sello rascador (tipo wiper); también están disponibles opciones con placas para ruedas múltiples.
  • Perfil de acero o de aluminio, o sin montar.
  • Opciones de accionamiento Pequeño (Small, S) y Grande (Large, L) disponibles en el tamaño 2.

 Actuadores accionados por tornillo de avance

  • Tuerca estándar (BY) o tuerca para compensación de juego (NTBY y VHDY).
  • Precisiones de avance de hasta 0,0006 in/in (mm/mm).
  • Repetible dentro de 0,0005 in (0,01 mm).
  • Placa para ruedas básica o con sello rascador (tipo wiper); también están disponibles opciones con placas para ruedas múltiples.
  • Perfil de acero o de aluminio, o sin montar.
  • Versiones estándar o resistente a la corrosión disponibles.

 Actuadores accionados por tornillo de bolas

  • Precisión de 0,0004 in/ft (100 µ).
  • Repetible dentro de 0,003 in (0,07 mm) o menos, según la medida del tornillo de avance.
  • Placa para ruedas básica o con sello rascador (tipo wiper); también están disponibles opciones con placas para ruedas múltiples.
  • Perfil de acero o de aluminio, o sin montar.
  • Versiones estándar o resistente a la corrosión disponibles.

 Sistemas LoPro sin accionamiento

  • Larga longitud de carrera (prácticamente ilimitada).
  • Sistema no accionado.
  • Placa para ruedas básica o con sello rascador (tipo wiper); también están disponibles opciones con placas para ruedas múltiples.
  • Perfil de acero o de aluminio, o sin montar.
  • Versiones estándar o resistente a la corrosión disponibles.


 Opciones de placas para ruedas

Hay dos opciones de conjuntos de placas para ruedas: placas para ruedas básicas y placas para ruedas con sello rascador (tipo wiper).

  • Las placas para ruedas con sello rascador (tipo wiper) están disponibles con la opción de ruedas de guiado DualVee originales y proporcionan la solución de menor altura.

  • Las placas para ruedas básicas son la opción más económica; utilizan ruedas DualVee integrales y se puede optar por incluir lubricadores o cubiertas de ruedas. Los sistemas resistentes a la corrosión están disponibles sólo con placas de rueda con sello rascador (tipo wiper).


 Opciones de perfiles de soporte

  • Los perfiles de aluminio tienen ranuras en T que permiten montar rápida y fácilmente los soportes y otras partes de las estructuras de aluminio.
  • Los perfiles de acero están construidos según la norma ASTM A500 grado A y proporcionan un módulo elevado, lo cual los convierte en una opción de montaje rígido.


 Soportes para motor

Nuestra nueva línea de soportes para motor está diseñada para adaptarse a motores o cajas de cambio de velocidades de cualquier fabricante. Cada soporte de motor se proporciona como un kit completo que incluye el acople para el eje y los accesorios de montaje.

 Conjuntos de placas de guiado

Los conjuntos de placas de guiado combinan la guía DualVee de simple canto con una base de aluminio fácil de instalar. La base de aluminio está fabricada con una aleación de aluminio anodizado de alta precisión. Los conjuntos de placas de guiado se unen a tope con facilidad para alcanzar longitudes infinitas.

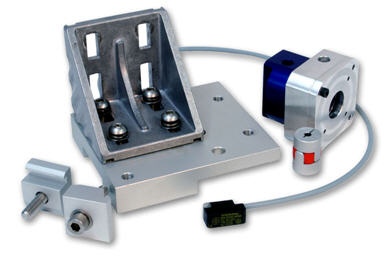

Soportes para sistemas tipo pórtico y otros accesorios

Para componer sistemas tipo pórtico LoPro completos, existe una amplia variedad de soportes para sistemas tipo pórtico. Estos soportes permiten concretar numerosas configuraciones de este tipo, ya que ofrecen flexibilidad en cuanto a los tipos de sistemas LoPro que se pueden conectar y en cuanto a las orientaciones y posiciones relativas de cada bloque del conjunto.

También están disponibles otros accesorios, por ejemplo, interruptores de fin de carrera, sensores de proximidad, cajas de cambio de velocidades y ejes de transmisión.



Opciones a medida

Nuestros ingenieros de aplicaciones están disponibles para ayudarlo a adaptar cualquier producto a sus necesidades, desde el desarrollo de sistemas completamente a medida hasta el agregado de orificios de montaje.
